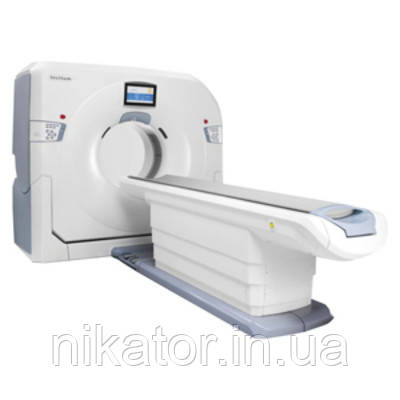

Комп'ютерний тограф Insitum 16

Комп'ютерний тограф Insitum 16 — багатошаровий комп'ютерний тограф на 16 зрізів для стандартних досліджень, ангіографії та дослідження складних органів.

Комп'ютерний тограф Insitum — міжнародна кооперація та загальний розвиток медичних технологій

Компанія SinoVison Technologies активно співпрацює з провідними науковими лабораторіями Північної Америки. Завдяки співпраці з університетом Еморі, США, що займає 20 позицію в національному рейтингу, вдалося створити універсальний тограф, який поєднує всі найкращі розробки в цій галузі.

Основні вузли приладу, що відіграють ключову роль як зображення, розроблені й адаптовані до конструкції Insitum у співпраці з відомими виробниками рентгенівського обладнання.

Рентгенівська трубка з технологією vFly створена в кооперації американською компанією Dunlee, яка виробляє й обслуговує іонізаційні випромінювачі для комп'ютерних тографів таких світових брендів Shimadzu, Philips, Siemens, GE і Toshiba.

Високопотужні генератори торгової марки Spellman, що веде виробника джерел живлення для різнопланового рентгенівського обладнання, гарантує подавання струму високої напруги заявлених характеристик до модуля випромінювання.

Клінічна ефективність Insitum 16 — високошвидкісне сканування й широка апертура гентрі.

Повне спіральне сканування з кутом 360 градусів займає 0.5 секунди, часткове сканування 240 градусів — 0.39 секунд. Така швидкість сканування захищає чутливі органи від променевого навантаження та знижує рівень необхідної концентрації контрастних речовин.

До того ж короткий час сканування знижує до мінімуму артефакти дихання й збільшує пропускну здатність у кілька разів. Ширина сканування становить 500 мм, що забезпечує повне охоплення основних органів за одного кола.

Широка апертура гентрі дає змогу знизити рівень тривожності та спростити обстеження пацієнтів, які страждають на клаустрофобію. Для клінічного використання великий простір у гентрі дає можливість сканувати пацієнта із застосуванням додаткових пристроїв, а також здійснювати малоінвазивне втручання під контролем КТ.

Нове покоління керамічних детекторів Vision HD Detector

У комп'ютерних тографах Insitum використовуються твердотільні детектори нового покоління з оксидульфіду ґадолінія. Застосування як матриці з'єднань ґадолоні дає змогу знизити променеве навантаження й зменшити концентрацію контрастної речовини без шкоди якості зображення. Точність сканування гарантується такими властивостями кераміки, як-от поглинання енергії в широкому діапазоні, висока чутливість до загасних випромінювань, великий коефіцієнт сорбції рентгенівських променів.

Патентована 32-рядна конструкція детектора з рівномірних сенсорів мінімізує кількість артефактів та електронних перешкод, оптимізує співвідношення рівня сигналу до шуму. Вдосконалений алгоритм оброблення сигналу в комбінації з програмами об'ємної реконструкції покращує та спрощує всі етапи візуалізації, що дає змогу досягати виняткового результату у всіх клінічних зонах.

Візуалізація Insitum 16 — побачити невидиме

Формування скану й об'ємного зображення проводиться на цифровій матриці, яка складається 1024 х 1024 елементів. Велика кількість пікселів сприяє формуванню контрастнішого, чіткішого та детального зображення всіх анатомічних зон із великим полем огляду.

Роздільна здатність відтворення схожих за контрастом об'єктів становить 3 мм за 0.3%. Просторова роздільна здатність (відбиття об'єктів із високою контрастністю) дорівнює 20 пара ліній/см під час відсічення. Це одні з найкращих показників у тографах це класу!

Програмне забезпечення Insitum

Програмне забезпечення до комп'ютерного тографа Insitum 16 являє собою суцільну діагностичну платформу, яка об'єднує робочу станцію з графічними редакторами та спеціальними клінічними програмами, інтуїтивних програм постоброблення та передавання даних, пакет технологій для телемедики. Компанія SinoVision постійно здійснює оновлення програмного забезпечення й підтримку в онлайн-режимі.

Комп'ютерний тограф Insitum 16 — поєднання якості, діагностичної точності та економії ефективності.

Технічні характеристики

Гентри

• Контрольна панель на корпусі гентрі
• Апертура гентри: 760 мм
• Нахил гентрі: від -30 до 30 градусів
• Модуль керування скануванням
• Інтегрований LCD-дисплей
• Автоматичне позиціювання столу
• Голосові інструкції
• Світлова система попереджень

Рентгенівська трубка Dunlee (США)

• Теплова потужність анода 5.3 МНu
• Тепловіддача анода 815 kHU/хв
• Фокус: малий фокус 0.5 х 1.0 мм, великий фокус 1.0 х 1.0 мм
• Функція DFS (динамічна зміна фокусу за артефактів)

Генератор Spellman (США)

• Максимальна потужність 50 кВт
• Діапазон сили струму 10 — 420 мА
• Пікова анодова напруга, кВп: 80, 100, 120, 140

Детектор Hamamatsu (Японія)

• Твердотільний детектор
• Матеріал: багатошарова кераміка
• Кількість рядів: 16
• Колімації зрізів: 0.625 мм x16; 1.25 мм x 16; 2.5 мм x 8; 5 мм x 4; 10 мм x 2
• Фізичних елементів: 20 763 елементів
• Ефективних каналів збору даних: 41472

Параметри сканування

• Час сканування за 360 градусів, з: 0,5; 0,6; 0,7; 0,8; 1,0; 2,0
• Осьове та спіральне сканування
• 16 срезов
• Безперервне спіральне сканування до 100 секунд
• Швидкість реконструкції: до 10 зображень за секунду
• Довжина сканування: до 1875 мм
• Ширина сканування: 500 мм

Якість зображення

• Низько-контрастна роздільна здатність: 3.0 мм за 0.3%
• Висококонтрастна роздільна здатність: 20.0 п/см

Промене навантаження

• Автоматичний вибір сили струму
• Z-DOM (поздовжня модуляція дози)
• A-DOM (кутова модуляція дози)
• Параметри дози, що відтворюються: об'єм CTDI, дози завдовжки (DLP), ефективність дози
• Педіатричні протоколи

Пульт керування й оброблення даних

• Монітор 24 дюйми
• Головний комп'ютер: процесор Intel Xeon 4 cores, 3.5 ГГц, оперативна пам'ять DDR 32 Гб, жорсткий диск 5 Тб, архів на 1 600 000 зображень, USB інтерфейс, DVD-RW привод, порт DICOM і роз'єм мережевого під'єднання

Інструменти сканування

• Укладання пацієнта
• Планування процедури сканування
• Експертний протокол сканування
• Попереднє настроювання постоброблення
• Режим ручного сканування
• Режим автоматичного сканування
• Програма швидкого старту
• Програма попередньо встановлених параметрів
• Робочий список DICOM Modality Worklist

Обробка зображень

• Регулювання вікна за допомогою восьми призначених для користувача параметрів
• Графічний редактор
• Змінні зрізи
• Формування єдиного архіву зображень

Інструменти для створення об'ємних моделей

• Мультипланарна реконструкція (MPR)
• Проєкція мультипланарної реконструкції
• Тривимірна реконструкція затіненої поверхні (3D SSD)
• Криволінійні реконструкції (CPR)
• Об'ємний рендеринг
• Віртуальна ендоскопія
